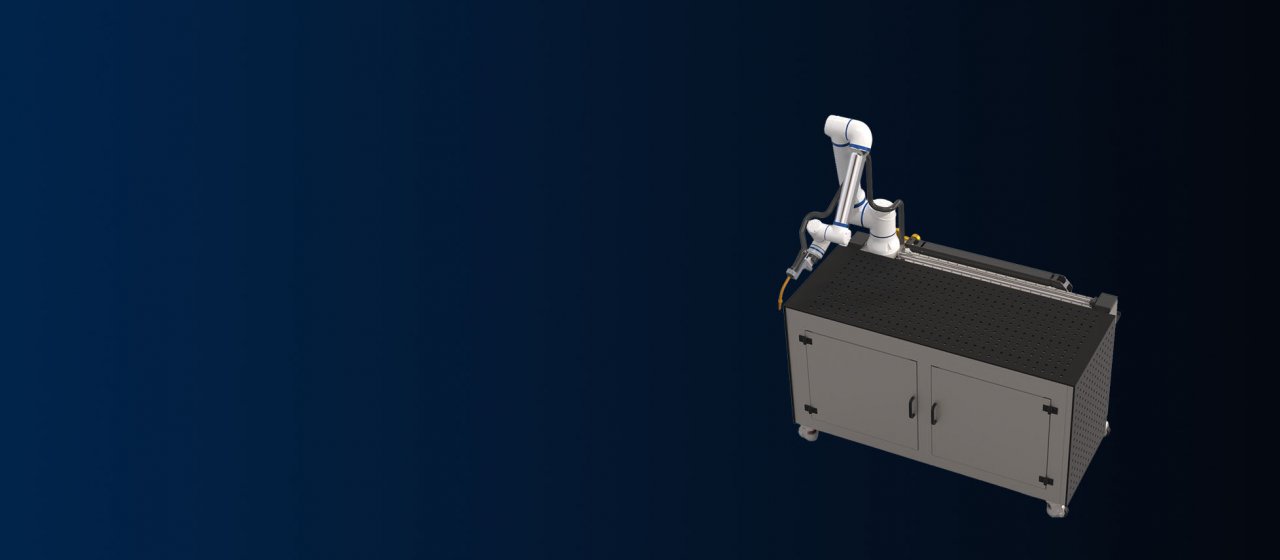

linrob Schweißtisch mit Cobot und integrierter Linearachse für automatisiertes Schweißen.

Schweißtisch – Automatisiertes Schweißen mit Cobot und Linearachse

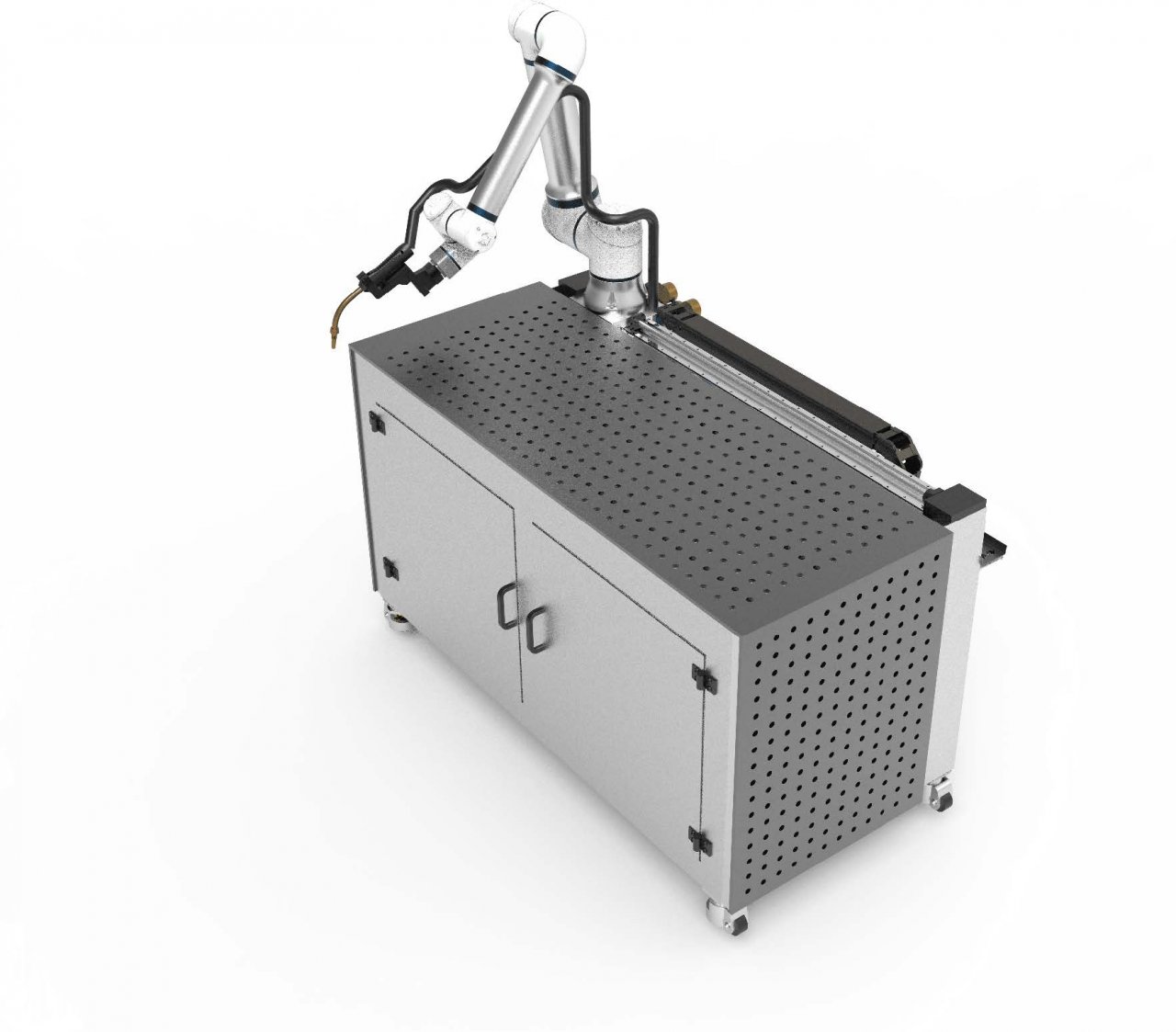

Der linrob Schweißtisch ist ein modularer Roboter-Schweißarbeitsplatz, der Schweiß- und Spanntisch, Cobot, integrierte Linearachse und Schweißtechnik in einer kompakten Lösung vereint. Der Cobot verfährt entlang der Tischlänge und erweitert dadurch seinen Arbeitsbereich über die eigene Armreichweite hinaus. So können auch längere Bauteile automatisiert geschweißt und notwendiges Umspannen reduziert werden.

Flexible Schweißautomation für wechselnde Bauteile und Aufgaben

EINFACH EINRICHTEN. FLEXIBEL EINSETZEN.

Für Kleinserien, wechselnde Bauteile und unterschiedliche Schweißaufgaben – modular konfigurierbar und an die jeweilige Anwendung anpassbar.

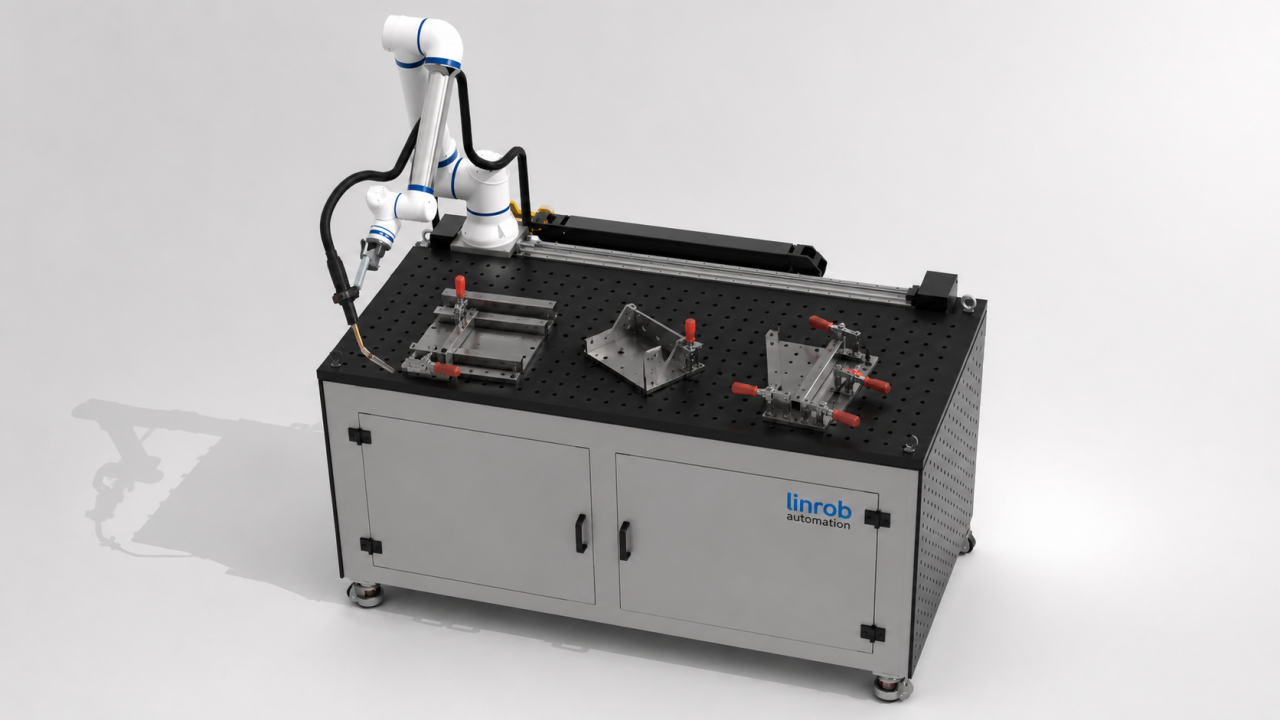

Die flexible Spannfläche mit Ø16-mm-Bohrraster ermöglicht den Einsatz von Winkeln, Anschlägen und Spannmitteln. Das Bohrraster steht nicht nur auf der Arbeitsfläche, sondern auch an den Seitenflächen des Tisches zur Verfügung. Dadurch lassen sich Bauteile und Vorrichtungen flexibel von oben und seitlich spannen und positionieren. Unterschiedliche Bauteile können so schnell eingerichtet und Vorrichtungen exakt wiederholbar aufgebaut werden.

Die Standardgröße beträgt 2000 × 800 × 900 mm. Tischlänge, Verfahrweg der Linearachse und Cobot können an die jeweilige Anwendung angepasst werden. Für größere Arbeitsbereiche lassen sich mehrere Tische längs oder quer miteinander verbinden.

Mit Simply Teach werden die gewünschten Schweißbahnen durch manuelles Führen eingelernt und übernommen – ohne Offline-Programmierung. Je nach Anwendung kann der Schweißtisch für unterschiedliche Schweißverfahren konfiguriert werden, darunter MAG, WIG, Laser und Plasma. Für MIG/MAG und Laser stehen unterschiedliche Schweißquellenkonfigurationen zur Verfügung.

Flyer downloaden

Whitepaper: Schweißautomation neu gedacht

FLEXIBEL. MODULAR. AUTOMATISIERT.

Wie lassen sich Kleinserien, wechselnde Bauteile und lange Werkstücke flexibel automatisiert schweißen?

Das Whitepaper zeigt, welche Herausforderungen bei der Automatisierung wechselnder Schweißaufgaben entstehen und wie ein modularer Roboter-Schweißarbeitsplatz dabei unterstützen kann. Im Fokus stehen flexible Spannkonzepte, erweiterte Arbeitsbereiche durch eine Linearachse, unterschiedliche Robotikkonfigurationen und die einfache Einrichtung neuer Schweißaufgaben.

Whitepaper herunterladen

Die Vorteile des linrob Schweißtischs

Volle Tischlänge nutzen

MEHR ARBEITSBEREICH FÜR LANGE BAUTEILE

Die integrierte Linearachse erweitert den Arbeitsbereich des Cobots entlang der Tischlänge.

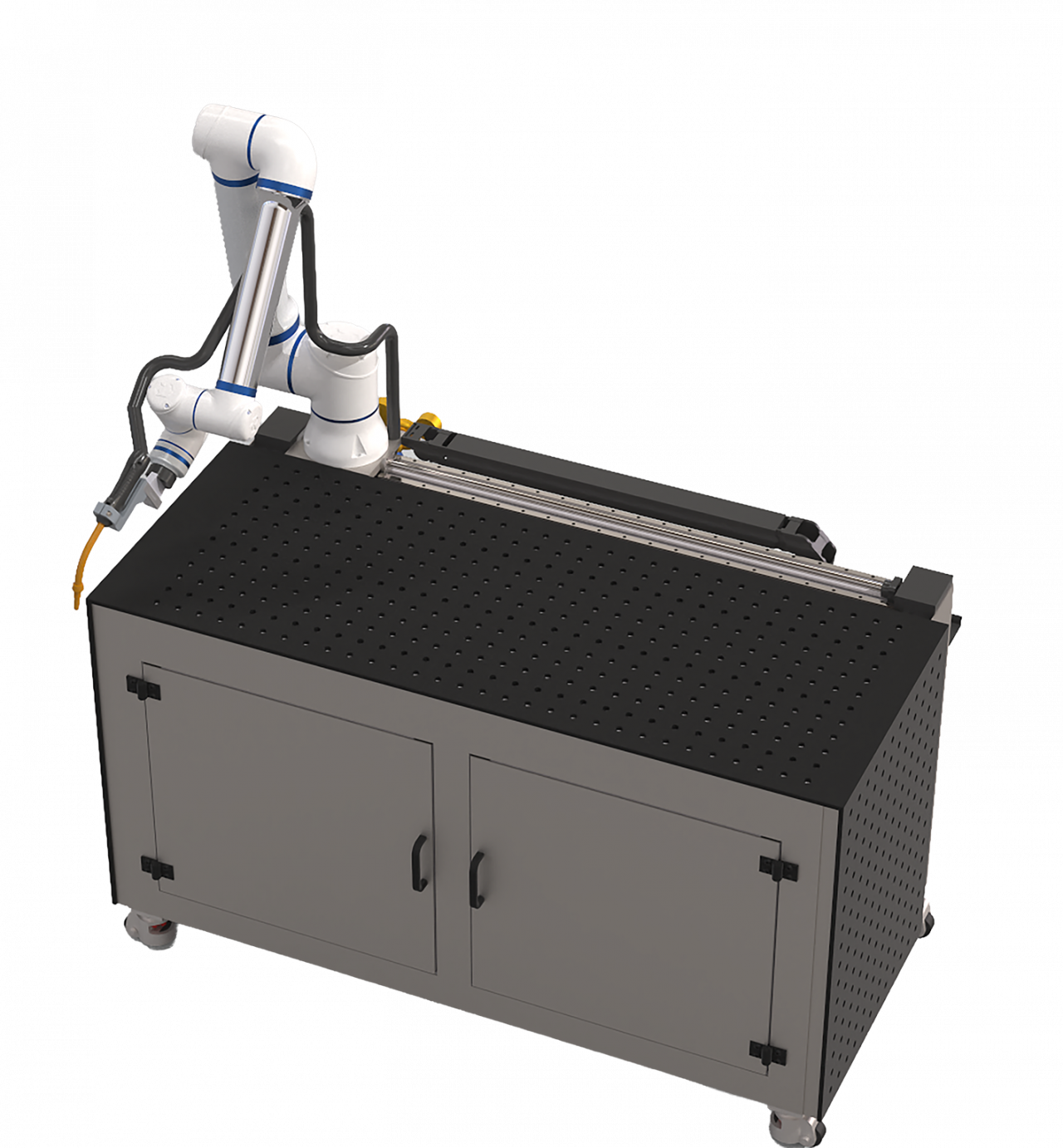

Der Cobot verfährt auf der integrierten Linearachse entlang der Tischlänge und kann dadurch Schweißpositionen außerhalb seiner stationären Reichweite erreichen. So lassen sich auch längere Werkstücke bearbeiten, ohne den Cobot oder das Bauteil für jeden Arbeitsbereich neu positionieren zu müssen. Notwendiges Umspannen kann dadurch reduziert und ein größerer zusammenhängender Arbeitsbereich genutzt werden.

Flexibles Spannkonzept

FLEXIBEL SPANNEN. MODULAR ERWEITERN.

Das Ø16-mm-Bohrraster auf der Arbeitsfläche und den Seitenflächen bietet flexible Befestigungs- und Spannmöglichkeiten und ermöglicht die modulare Verbindung mehrerer Schweißtische.

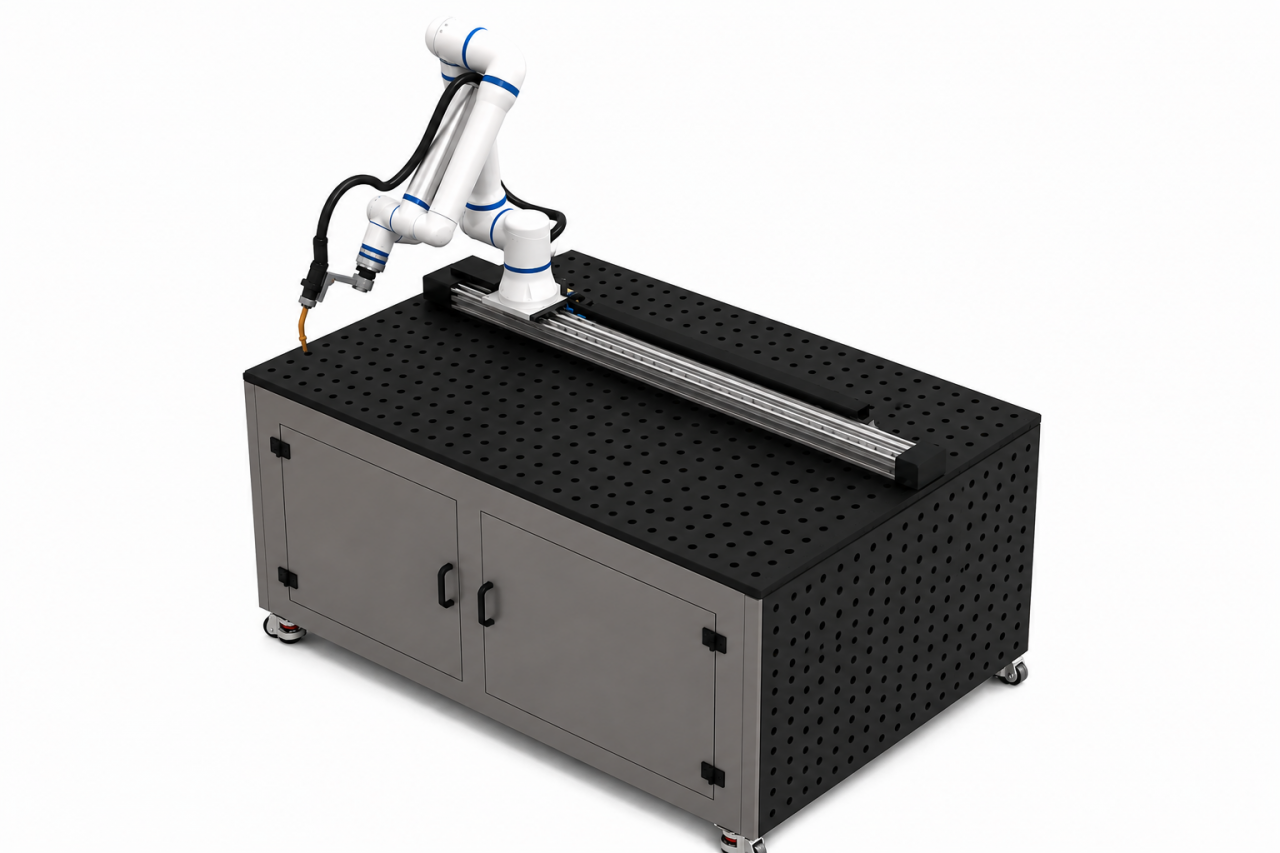

Das Ø16-mm-Bohrraster auf der Arbeitsfläche und den Seitenflächen ermöglicht die flexible Positionierung von Winkeln, Anschlägen, Spannmitteln und Vorrichtungselementen. Bauteile können dadurch nicht nur von oben, sondern je nach Anwendung auch seitlich gespannt und fixiert werden. Das erweitert die Möglichkeiten beim Aufbau individueller Vorrichtungen – insbesondere bei größeren, überstehenden oder geometrisch komplexen Bauteilen. Optional ist ein Spannmittel-Set erhältlich. Für größere Bauteile und Arbeitsbereiche können mehrere Schweißtische längs oder quer miteinander verbunden werden. Durch das durchgängige Spannkonzept entsteht eine erweiterte Arbeits- und Spannfläche. Je nach Konfiguration lassen sich so lange Arbeitsbereiche bis ca. 18–20 m oder großflächige Tischanordnungen realisieren.

Technische Daten des Schweißtischs

Schweißautomation einfach gemacht

SIMPLY TEACH

Schweißbahnen durch manuelles Führen direkt einlernen und übernehmen – ohne Offline-Programmierung.

FLEXIBLE SCHWEISSVERFAHREN

Je nach Anwendung kann der Schweißtisch für unterschiedliche Schweißverfahren wie MAG, WIG, Laser und Plasma konfiguriert werden. Für MIG/MAG- und Laserschweißen stehen unterschiedliche Schweißquellenkonfigurationen zur Verfügung.

FLEXIBLE ROBOTERWAHL

Standardmäßig kommt der Elite Robotics CS612 zum Einsatz. Alternativ lässt sich der Schweißtisch mit Cobots von Rokae, Neura und weiteren Herstellern konfigurieren.

MODULAR KONFIGURIERBAR

Tischlänge, Verfahrweg, Cobot und Schweißtechnik lassen sich an die jeweilige Anwendung und Kundenanforderung anpassen.

SCHNELLWECHSELSYSTEM

Die Brenneraufnahme mit Schnellwechselsystem ermöglicht einen einfachen Brennerwechsel und unterstützt die flexible Anpassung an unterschiedliche Schweißaufgaben.

ERWEITERBARE AUSSTATTUNG

Je nach Anwendung lässt sich der Schweißtisch mit Schweißrauchabsaugung, Blendschutz, Nahtsuche, Lichtbogensensorik oder einem zweiten Tisch erweitern.

Anwendungsbereiche

LANGE BAUTEILE

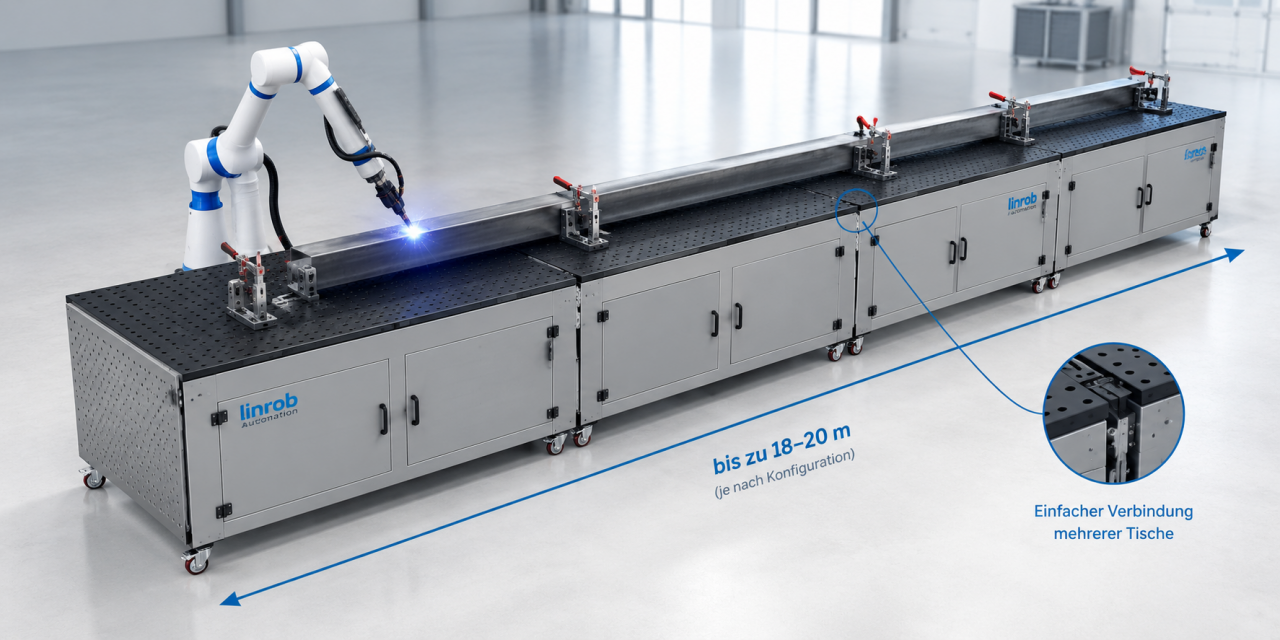

Mehrere Schweißtische können längs miteinander verbunden werden und bilden so eine durchgängige Arbeits- und Spannfläche für besonders lange Werkstücke – je nach Konfiguration bis ca. 18–20 m.

BEIDSEITIGES ARBEITEN

Durch die Anordnung von Arbeitsflächen auf beiden Seiten der Linearachse kann der Cobot abwechselnd in zwei Arbeitsbereichen eingesetzt werden. Während auf einer Seite geschweißt wird, kann auf der anderen Seite bereits das nächste Bauteil vorbereitet, gespannt oder gewechselt werden.

KLEINSERIEN

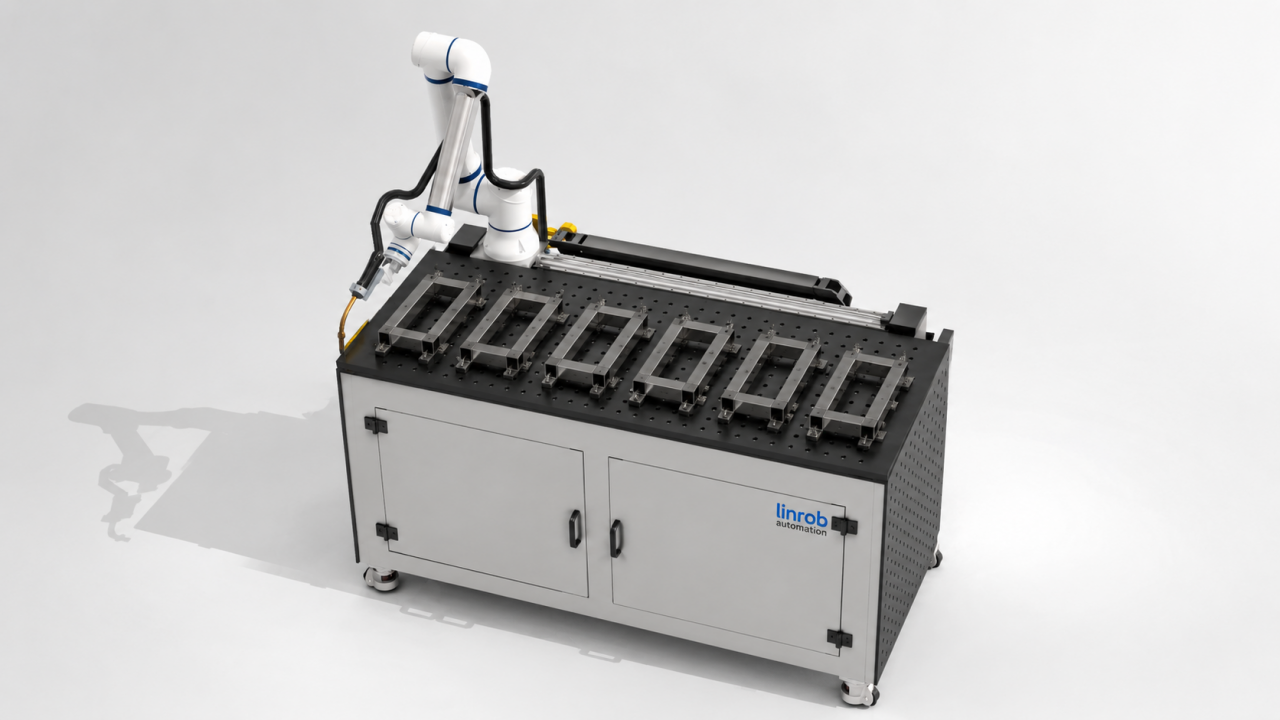

Flexible Schweißautomation für kleine und mittlere Serien mit wiederkehrenden Schweißaufgaben und wechselnden Bauteilen.

WECHSELNDE BAUTEILE

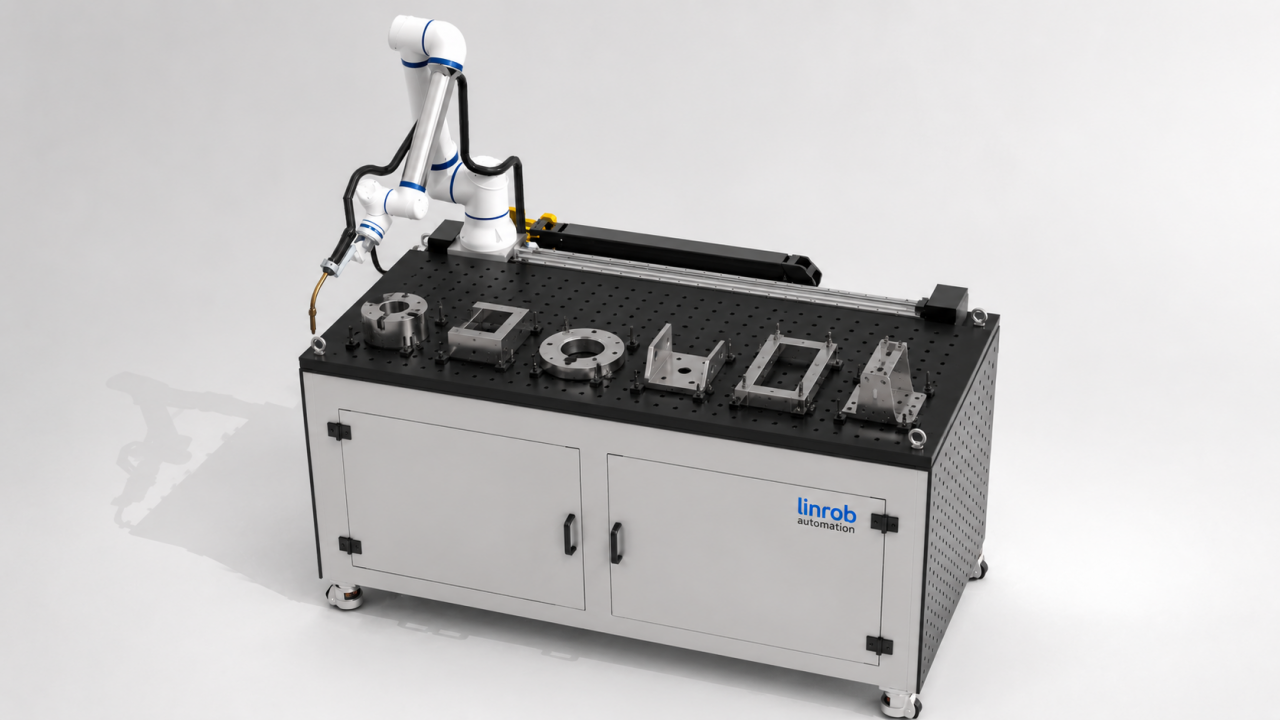

Ideal für Fertigungen mit häufig wechselnden Bauteilen und Geometrien. Durch das flexible Spannkonzept und Simply Teach lassen sich unterschiedliche Werkstücke schnell neu einrichten und Schweißbahnen an die jeweilige Aufgabe anpassen.

HEFTEN & SCHWEISSEN

Für automatisierte Heft- und Schweißaufgaben an Einzelteilen und Baugruppen. Das flexible Spannkonzept ermöglicht die sichere Positionierung unterschiedlicher Bauteile und unterstützt sowohl wiederkehrende als auch wechselnde Schweißaufgaben.
